Im "Labor" benutze ich gerne ältere Siemens Multimeter, immer mal wieder stellt sich die Frage nach der Messabweichung.
Jetzt habe ich die Möglichkeit meine Multimeter mit einem frisch kalibrierten DMM7510 Keithley zu vergleichen und auch mit einem Metrahit CAL zu überprüfen.
Die Messabweichung in % berechnet man:
((Messwert-Referenzwert)/Messwert)*100
Das schon in die Jahre gekommene Siemens B1026 soll ±(0.3% +3d/+2d) Messgenauigkeit haben, ermittelte Abweichung:
Soll / Ist / Abweichung
100mV 100,42mv +0,42%
1V 1,0044V +0,44%
2,5V 2,502V +0,08%
Die Abweichung hält sich also in Grenzen, immerhin dürfte das B1026 knapp 20 Jahre alt sein.
Das neuere B1102 aus dem Jahr 2006, soll Messgenauigkeit ±(0,05 % v.M. + 3 digit) ermittelte Abweichung:
Soll / Ist / Abweichung
100mV 99,93mV -0,068%
1V 0,9986V -0,133%
2,5V 2,4968V -0,130%
Hier sind wir noch näher an der Messgenauigkeit, hinzu kommt noch Temperatur als Einfluss und ggf. Luftfeuchtigkeit...
Ggf. lass ich das B1102 mal Kalibrieren, Justieren.
Ansonsten bin ich mit dem Ergebnis durchaus zufrieden, wenn man nur mal eben sein Messgerät prüfen will, kann man auf den ADR441B oder dem Nachfolger ADR4525 (Analog Devices) zurückgreifen, bei mir ist der gut für 4 Stellen hinter dem Komma, das DMM7510 zeigt 2,500035V an.
P.S. Die Abweichung in % bezieht sich nicht auf das Soll sondern dem realen mit DMM7510 gemessenen Wert am Metrahit CAL, es sind aber nur sehr kleine Abweichungen (µV) zum eingestellten Wert.
16.01.2017
Messabweichung älterer Multimeter
Ralf N. / 22:32 / electronic / Link / No Comment Yet / No Trackback Yet
16.01.2016
LED-Strips (Streifen) ins besondere RGB und Längen über 2m
Ralf N. / 21:06 / Link / No Comment Yet / No Trackback Yet
Ein paar Messungen und Berechnungen zu üblichen LED-Streifen wie diesen hier:
Bei allen Streifen die Kürzer als 2m sind dürften die folgenden Überlegungen ohne Belang sein. Alle Messungen bei 12V 100% also volle Helligkeit.
Ein paar Daten zu dem Streifen:
- Länge 10m.
- 30 RGB LEDs im Gehäuse 5050 per Meter in Gruppen zu je drei, also 300 LEDs auf 10m.
- Mitgeliefertes Netzteil 12V 72W
Eine erste Messung der Stromaufnahme bei 12V war mit 2,9A für 10m LED Streifen erfreulich niedrig. Die Ströme an der ersten Gruppe 19,6mA rot; 22,7mA grün; 20,7mA blau sahen ok aus. Das ergibt bei 100 Gruppen 6,3A bei 12V das wären 75,6W! Wie oben geschrieben war ein 72W Netzteil dabei.
Wo war das Problem?
Der LED Streifen besteht aus einer 10m langen ca. 8mm breiten Leiterplatte(PCB) mit 4 Leitungen darauf. 1* 12V+, 1* rot, 1* grün, 1* blau.
Die Lösung des Rätsels war das am Ende des Streifens nur noch 8,7V zwischen 1V+ und den Farben gemessen werden konnte. Durch den hohen Widerstand des Streifen selber (liegt bei knapp 0,8Ohm per Leitung) verheizen wir ca. 9W in Wärme und die letzten LEDs sind auch nicht wirklich hell mit 8,7V!
Dazu kommen noch die Vorwiderstände, hätte der Streifen annähernd 0Ohm würden 26W an den Vorwiderständen an Wärme erzeugt, das sind 1/3 der theoretischen gesamt Leistung.
Natürlich wissen die Hersteller das die Leiterplatte einen gewissen Widerstand hat, darum reicht ja das 72W Netzteil ganz leicht.
Ich hätte aber nicht gedacht das es bei 10m so ins Gewicht fällt.
Was bleibt, ich werde versuche den Streifen mit Draht zu "pimpen" und ggf. auch die Schaltung, bei rot können mindestens 4 LEDs in einer Gruppe sein.
Bei allen Streifen die Kürzer als 2m sind dürften die folgenden Überlegungen ohne Belang sein. Alle Messungen bei 12V 100% also volle Helligkeit.
Ein paar Daten zu dem Streifen:
- Länge 10m.
- 30 RGB LEDs im Gehäuse 5050 per Meter in Gruppen zu je drei, also 300 LEDs auf 10m.
- Mitgeliefertes Netzteil 12V 72W
Eine erste Messung der Stromaufnahme bei 12V war mit 2,9A für 10m LED Streifen erfreulich niedrig. Die Ströme an der ersten Gruppe 19,6mA rot; 22,7mA grün; 20,7mA blau sahen ok aus. Das ergibt bei 100 Gruppen 6,3A bei 12V das wären 75,6W! Wie oben geschrieben war ein 72W Netzteil dabei.
Wo war das Problem?
Der LED Streifen besteht aus einer 10m langen ca. 8mm breiten Leiterplatte(PCB) mit 4 Leitungen darauf. 1* 12V+, 1* rot, 1* grün, 1* blau.
Die Lösung des Rätsels war das am Ende des Streifens nur noch 8,7V zwischen 1V+ und den Farben gemessen werden konnte. Durch den hohen Widerstand des Streifen selber (liegt bei knapp 0,8Ohm per Leitung) verheizen wir ca. 9W in Wärme und die letzten LEDs sind auch nicht wirklich hell mit 8,7V!
Dazu kommen noch die Vorwiderstände, hätte der Streifen annähernd 0Ohm würden 26W an den Vorwiderständen an Wärme erzeugt, das sind 1/3 der theoretischen gesamt Leistung.
Natürlich wissen die Hersteller das die Leiterplatte einen gewissen Widerstand hat, darum reicht ja das 72W Netzteil ganz leicht.
Ich hätte aber nicht gedacht das es bei 10m so ins Gewicht fällt.
Was bleibt, ich werde versuche den Streifen mit Draht zu "pimpen" und ggf. auch die Schaltung, bei rot können mindestens 4 LEDs in einer Gruppe sein.
14.09.2015
Mischen mit dem Dioden-Ringmodualtor
Ralf N. / 21:02 / electronic / Link / No Comment Yet / No Trackback Yet
Ein altes Projekt, mal neu aufgewärmt. Hier liegen schon lange ein paar Ringkerne die sich für einen LF-Mischer eignen. Das Problem war bisher die ca. 150 Drahtwindungen die per Hand auf den jeweiligen Ringkern gewickelt werden wollten.
Hier das Ergebnis:
Die Übertrager haben drei Wicklungen je 53 Windungen, das ergibt ca. 5mH je Wicklung, die Ringkerne mit 14,5x6,5x3,5mm und einem AL von 1788nH/N² sind von Balzer CFS electronic aus München. Hab die vor längerem dort mit unbekannten Daten gekauft, einfach weil die Größe ganz nett zum selbst wickeln ist, und die Kerne auch noch (grün) beschichtet sind. Sie eignen sich für Anwendungen im Bereich von 1kHz - 2MHz.

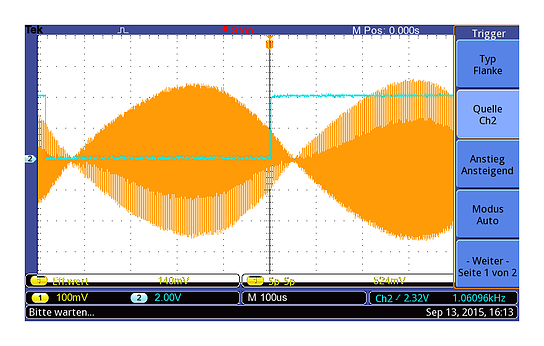

80kHz mit 1kHz Modulation.
20kHz mit 1kHz Modulation.
1MHz mit 1kHz Modulation.
Funktioniert also grundsätzlich so wie es sollte, die Simulation mit LTspice vorher zeigte ganz ähnliche Ergebnisse.
Hier das Ergebnis:
Die Übertrager haben drei Wicklungen je 53 Windungen, das ergibt ca. 5mH je Wicklung, die Ringkerne mit 14,5x6,5x3,5mm und einem AL von 1788nH/N² sind von Balzer CFS electronic aus München. Hab die vor längerem dort mit unbekannten Daten gekauft, einfach weil die Größe ganz nett zum selbst wickeln ist, und die Kerne auch noch (grün) beschichtet sind. Sie eignen sich für Anwendungen im Bereich von 1kHz - 2MHz.
80kHz mit 1kHz Modulation.
20kHz mit 1kHz Modulation.
1MHz mit 1kHz Modulation.
Funktioniert also grundsätzlich so wie es sollte, die Simulation mit LTspice vorher zeigte ganz ähnliche Ergebnisse.
18.04.2015
Artefakt der Woche 16.2015
Ralf N. / 21:05 / to collect / computer / Link / No Comment Yet / No Trackback Yet
Letztes Wochenende hatte ich Glück und ein paar Displays auf dem Flohmarkt gefunden.
Genauer das HP 5082-7433, ein dreistelliges 7-Segment Display mit Linse an Board.
Ein schneller Testaufbau (Zähler bis 999), brachte das Display zum leuchten.
Sehr schön zu sehen sind die Bonddrähte und auch die einzelnen LED- Elemente.
(Letzte Stelle wechselte in dem Moment von 0 zu 1)
hp5082-7433_1
Hier mal der ganze Aufbau mit Silabs C8051f912 (Betrieb an einer AA Zelle)
hp5082-7433_2
Genauer das HP 5082-7433, ein dreistelliges 7-Segment Display mit Linse an Board.
Ein schneller Testaufbau (Zähler bis 999), brachte das Display zum leuchten.
Sehr schön zu sehen sind die Bonddrähte und auch die einzelnen LED- Elemente.
(Letzte Stelle wechselte in dem Moment von 0 zu 1)
hp5082-7433_1
Hier mal der ganze Aufbau mit Silabs C8051f912 (Betrieb an einer AA Zelle)
hp5082-7433_2
07.03.2015
Artefakt der Woche 11.2015
Ralf N. / 19:03 / Link / No Comment Yet / No Trackback Yet
Heute mal etwas ganz passives, ein Widerstand, aber nicht irgendeiner sondern gleich so viele das sie eine Dekade bilden.
Diese hübsche Widerstandsdekade von Vishay glänzt mit 0,02% Abweichung über alle Widerstände! Und das ganze von 30,00 - 1111,10 Ohm in 0,01 Ohm schritten.
Der Zustand ist außerordentlich gut, alle Schalter und Kontakte sind mit einer massiven Goldauflage versehen.

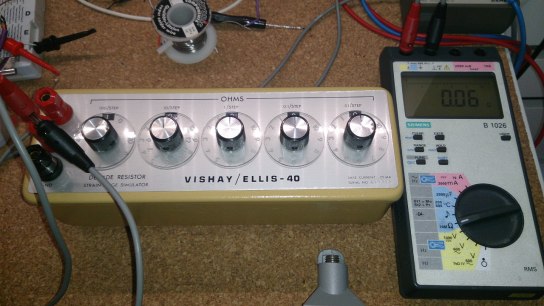

Messung der Kabel und Kontakte:
VISHAY / ELLIS-40
100 Ohm, abzüglich der Kabel also genau 100,00 Ohm:
VISHAY / ELLIS-40
500 Ohm, was auch recht genau hinkommt:
VISHAY / ELLIS-40
Diese hübsche Widerstandsdekade von Vishay glänzt mit 0,02% Abweichung über alle Widerstände! Und das ganze von 30,00 - 1111,10 Ohm in 0,01 Ohm schritten.
Der Zustand ist außerordentlich gut, alle Schalter und Kontakte sind mit einer massiven Goldauflage versehen.
Messung der Kabel und Kontakte:
VISHAY / ELLIS-40
100 Ohm, abzüglich der Kabel also genau 100,00 Ohm:
VISHAY / ELLIS-40
500 Ohm, was auch recht genau hinkommt:
VISHAY / ELLIS-40
17.01.2015
Artefakt der Woche 03.2015
Ralf N. / 15:58 / Link / No Comment Yet / No Trackback Yet
Der MJE2160N von Motorola war ein NPN Leistungstransitor der gerne in Video oder NF - Endstufen verwendet wurde.
Der MJE2160N bei www.radiomuseum.org
MJE2160N
Der MJE2160N bei www.radiomuseum.org
MJE2160N
06.01.2015
Artefakt der Woche 02.2015
Ralf N. / 00:04 / Link / No Comment Yet / No Trackback Yet
Ein "Rechenschieber" der beim erbauen von Rechnern half, dürfte wohl zwischen 1960 und 1970 entstanden sein.
Logic Slide Rule
Logic Slide Rule
03.01.2015
Siemens B1021 und B1026 Multimeter
Ralf N. / 23:02 / Link / No Comment Yet / No Trackback Yet
Ein B1026 Multimeter von Siemens (hergestellt von NORMA) nutze ich ja schon lange, jetzt ist noch ein B1021 hinzu gekommen das ich sehr günstig bekommen habe. Hier war eine gründliche Reinigung erforderlich und der Austausch des Batteriekontaktes.
Siemens B1021 & B1026 an der 2,50V Referenz.
Siemens B1021 & B1026 an der 2,50V Referenz.
02.01.2015
Artefakt der Woche 01.2015
Ralf N. / 12:29 / Link / No Comment Yet / No Trackback Yet
Ohmmeter, wird ja heute im Zeitalter digitaler Multimeter kaum noch gebraucht, funktioniert aber noch! Die ca. 380Ohm kann man gut ablesen.
Ohmmeter
Ohmmeter
25.12.2014
Frohe Weihnachten und einen guten Rutsch ins neue Jahr...
Ralf N. / 15:43 / Link / No Comment Yet / No Trackback Yet
wünsche ich Euch!
Auf Grund vieler kleiner Projekte wie die Elektronische Last und einer Menge Arbeit blieb dieses Jahr keine Zeit was für Weihnachten zu basteln. Also ohne LEDs und Displays...
