DCCCS
Status:
2020-05-06 aktueller Stand der SW zum Download

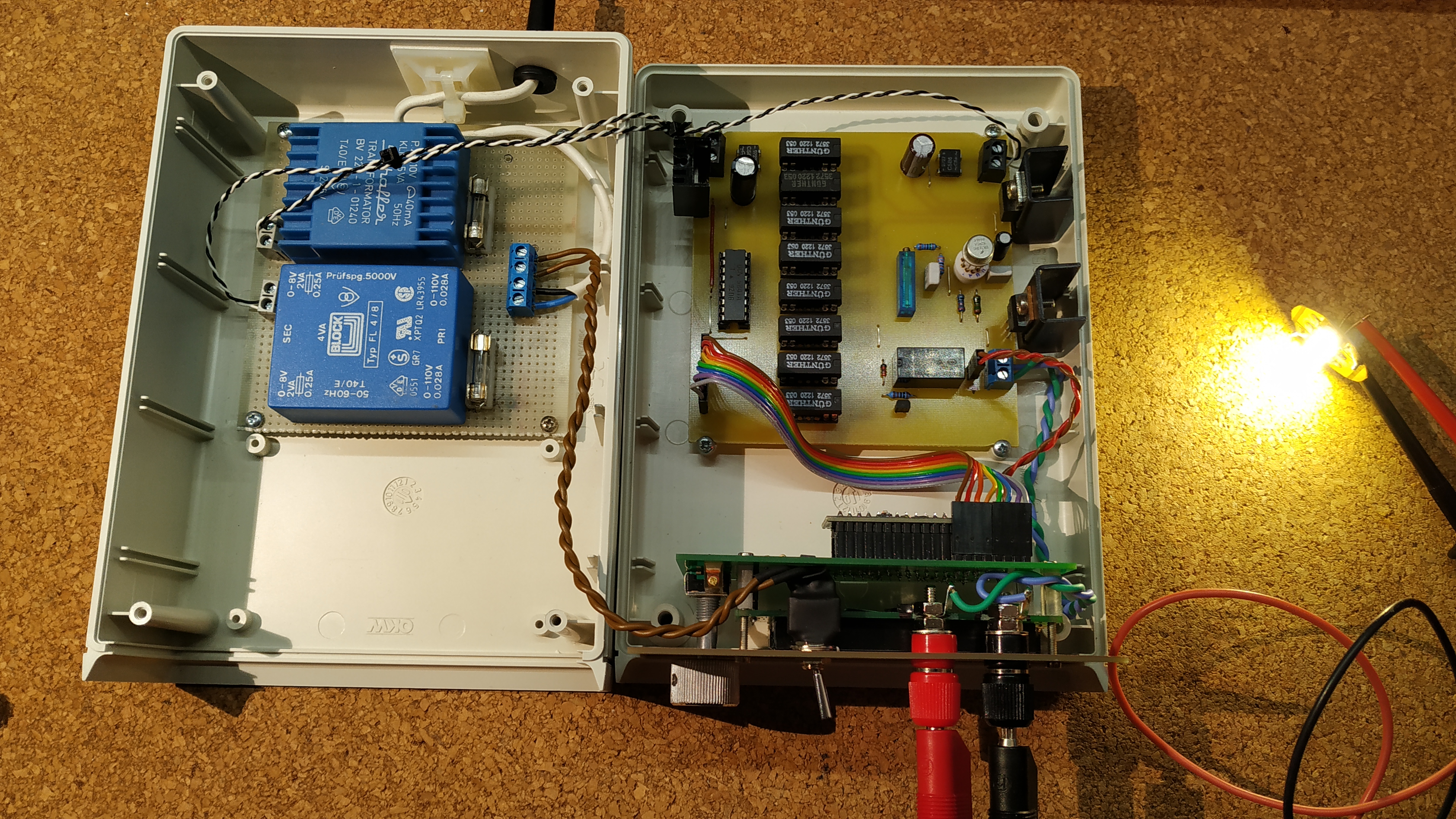

2020-05-03 So gut wie fertig, Netzteil aus zwei Flachtrafos steht, Einbau in das Gehäuse abgeschlossen, Ausgang mit Relais in Hard- und Software realisiert. Es fehlt noch der USB-Anschluss, hierfür muss eine Buchse in das Gehäuse.
2020-04-29 Platine "analog" aufgebaut und getestet, Fehler am Relaistreiber fehlt ein pull up Widerstand, als SMD auf die Unterseite nachgerüstet, Dateien aktualisiert. Der Test mit dem Relais am Ausgang steht noch aus, hierfür muss die Software angepasst werden, Relais noch nicht geliefert.
---
Das Projekt "dümpelt" hier schon ein paar Jahre herum. Die Stromquelle ist eher retro, hier wurde das verwendet was an Bauteilen da war oder günstig aufzutreiben war. Die Idee zur Schaltung stammt aus einem Elektor Artikel aus dem Dezember 1977. Ursprünglich hatte ich das Design mit Eagle gemacht, inzwischen ist es auf KiCad umgestellt.
Daten:
Ausgangsstrom: Zwischen 0 - 255mA in 1mA Schritten
Ausgangsspannung: 15V
Der Ausgangsstrom ist sehr stabil, und liegt nur einige µA daneben, der Fehler ist abhängig von den Widerständen, Relais auf der analog PCB.

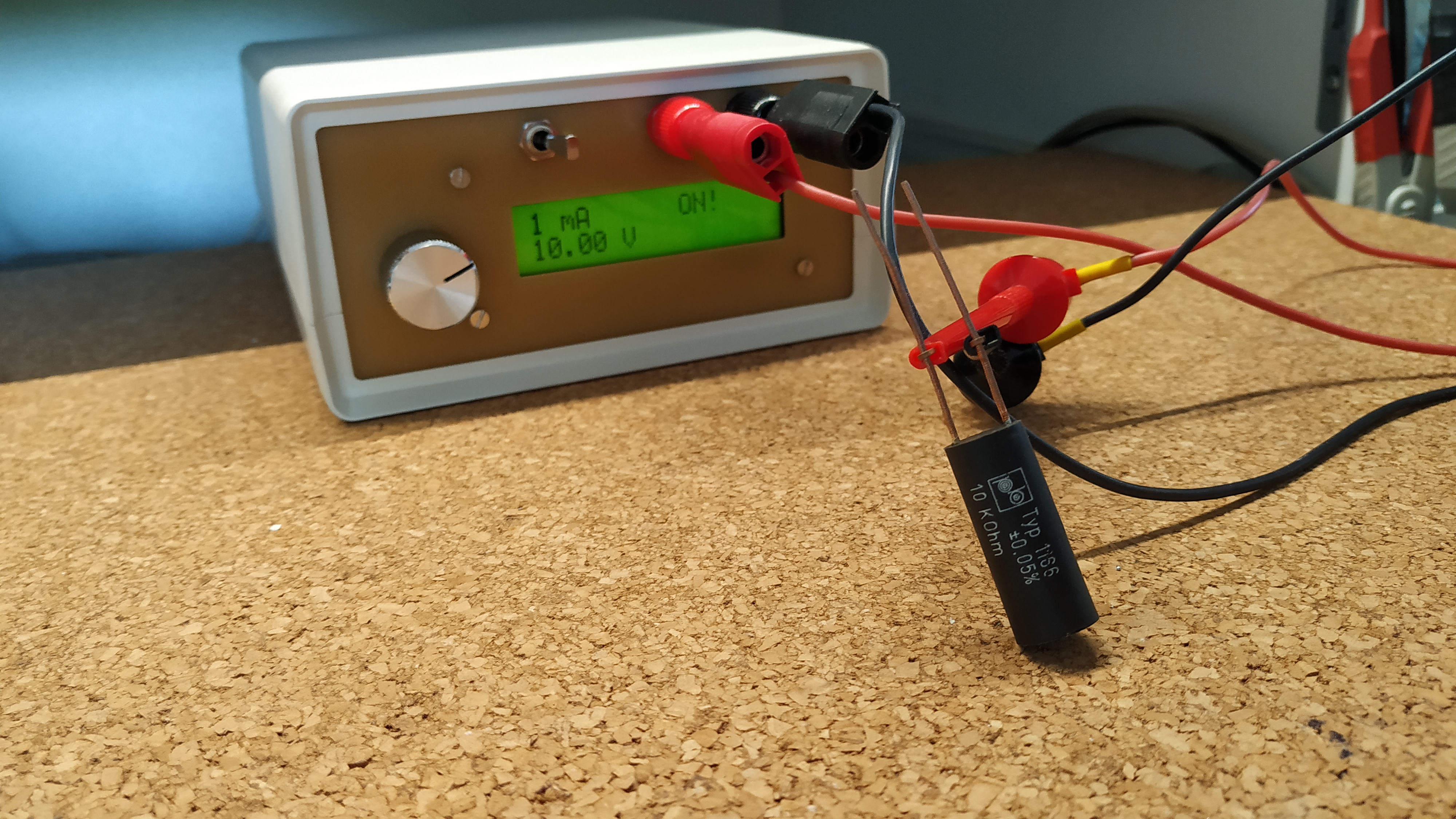

1mA mit 10KOhm.

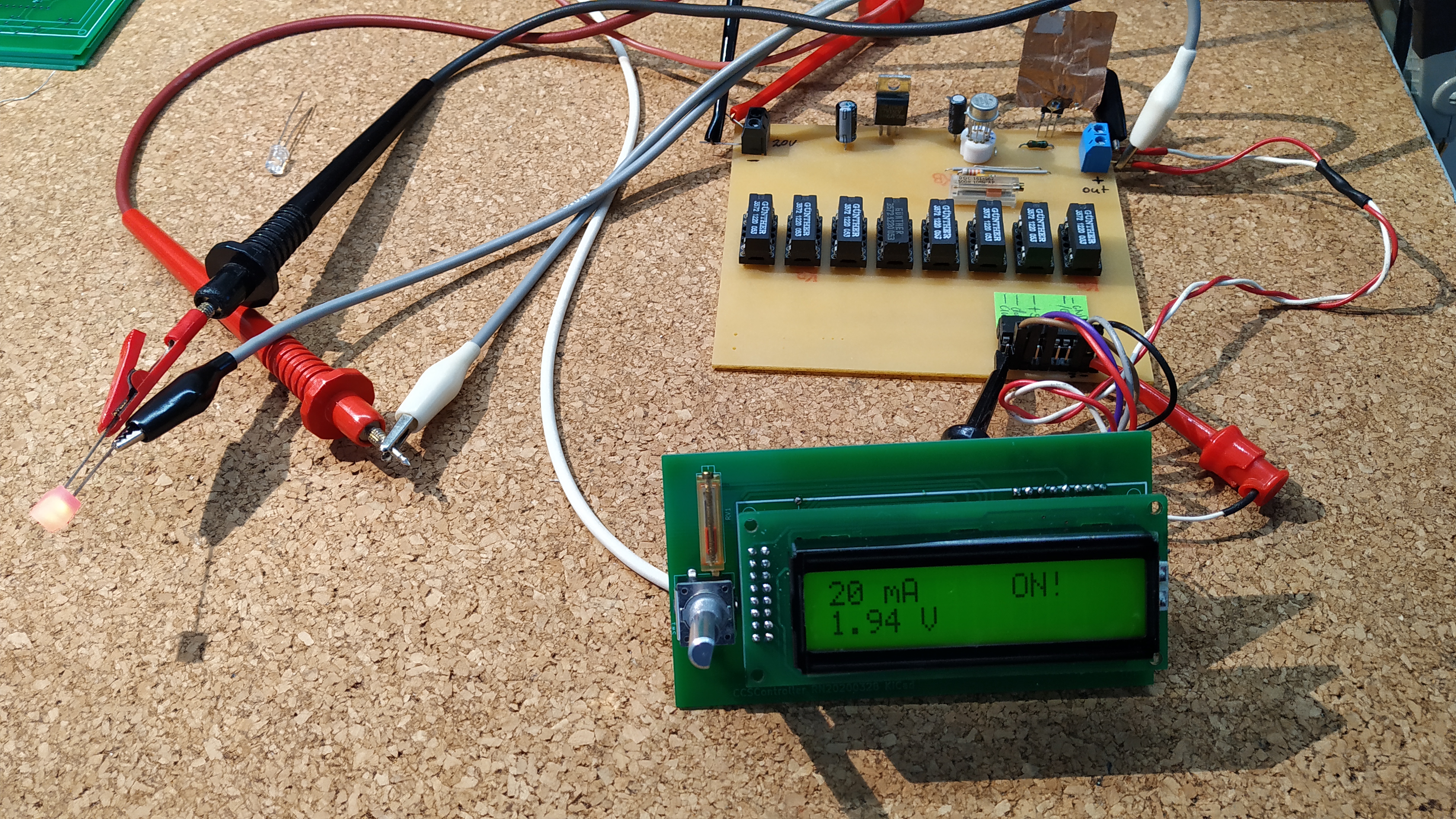

20mA über eine LED.

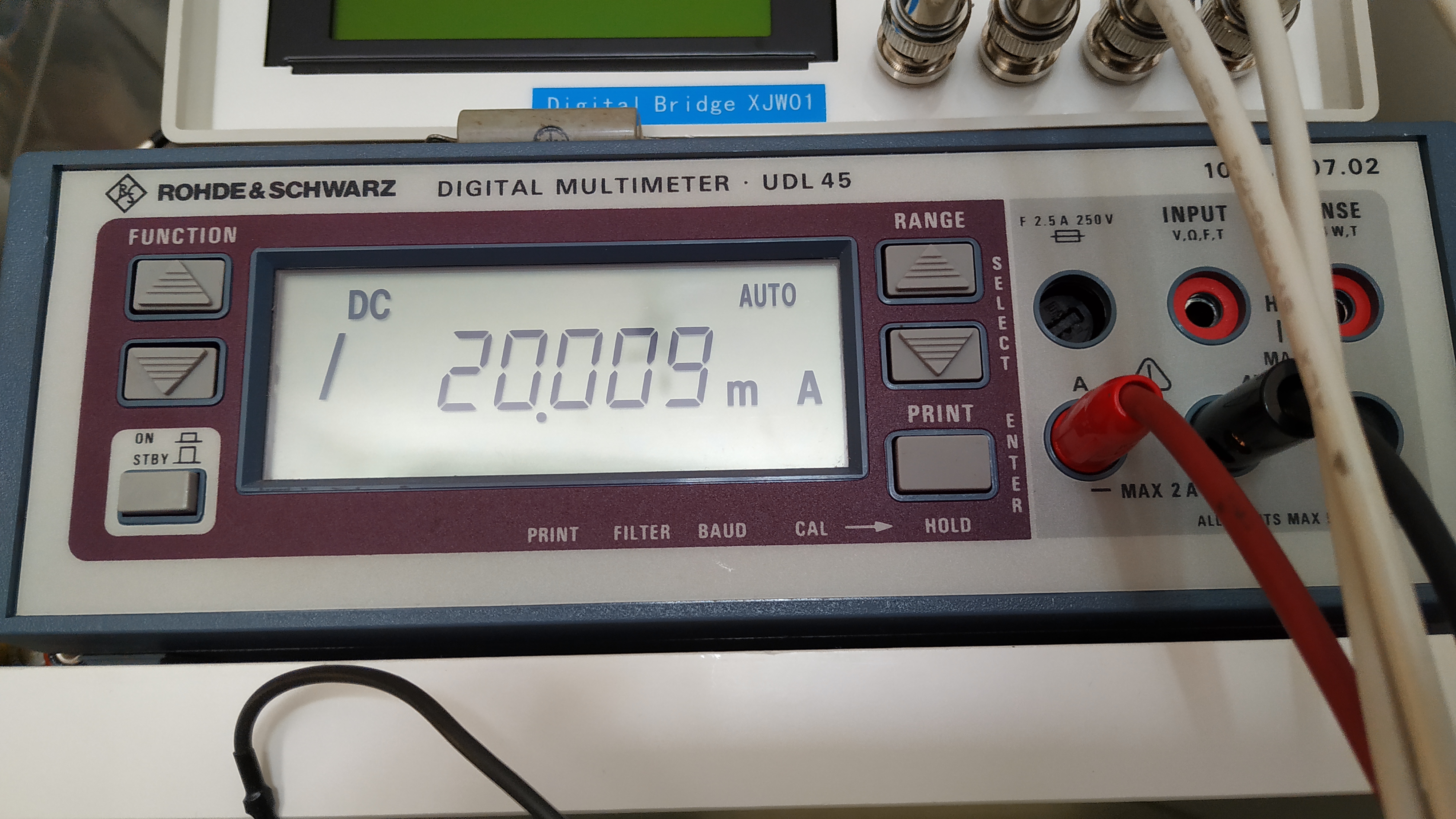

Der Strom der durch die LED fließt gemessen.
Für Mutige gibt es hier die Unterlagen um das Projekt nach zu bauen: http://www.auram.de/cms3/media/electronic/20200429_DCCCS.zip
Letzter Stand der Software: http://www.auram.de/cms3/media/electronic/20200502_DCCCS-SW.zip

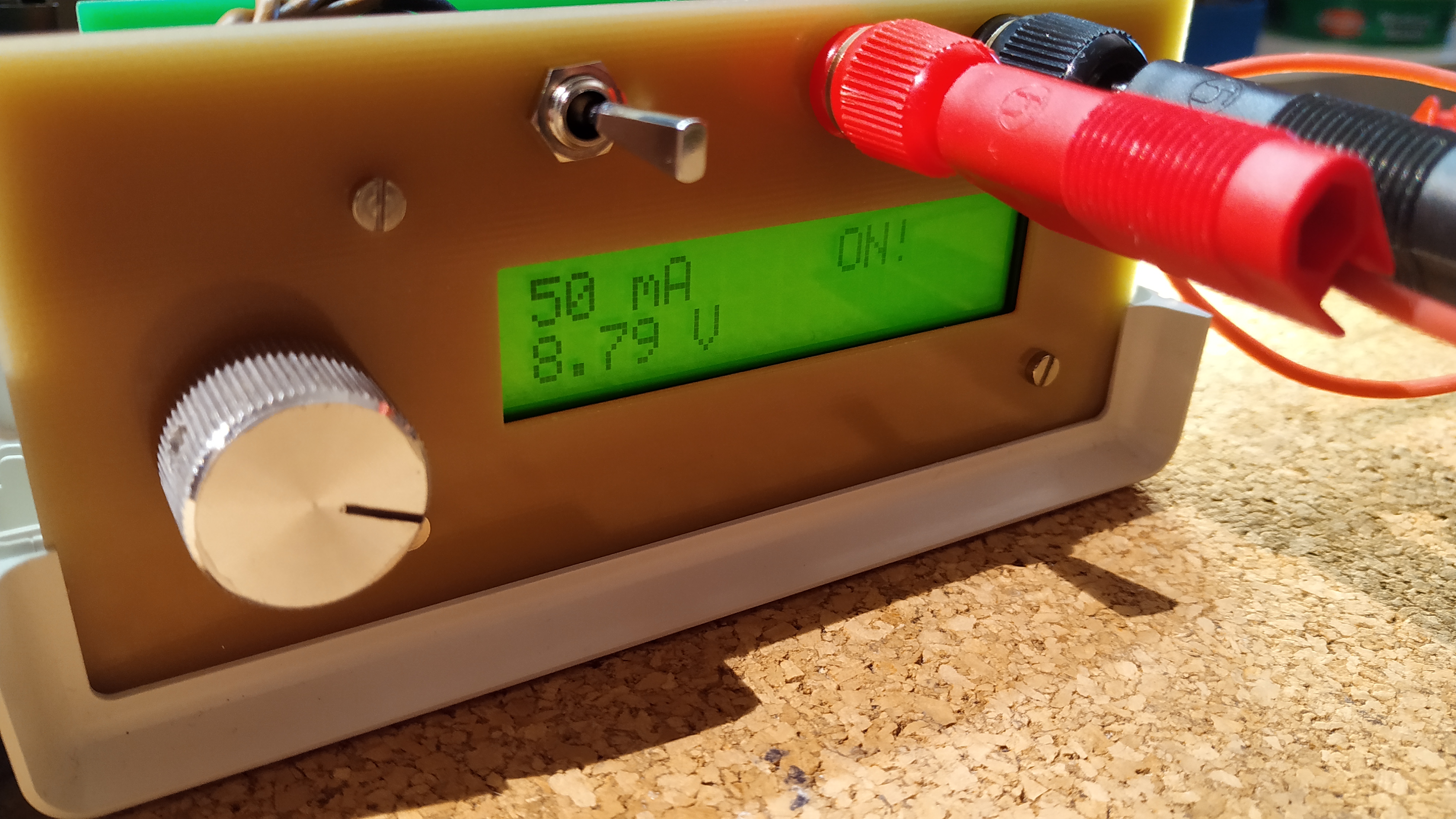

Fotos:
